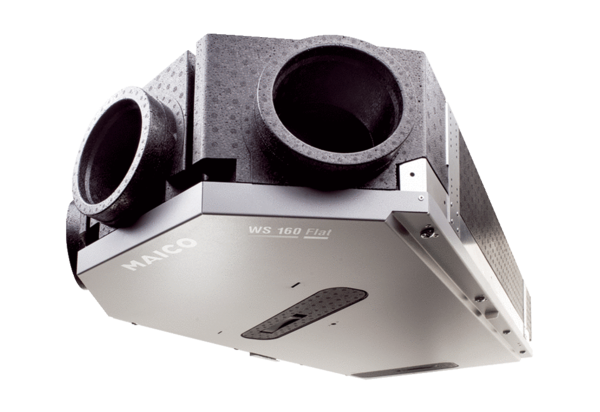

Centrala wentylacyjna z wymiennikiem ciepła MAICO WS 160 Flat

Komfortowa wersja strefowa z przewodem obejściowym

• Urządzenie centralne z entalpicznym wymiennikiem ciepła, zintegrowanym przewodem obejściowym, grzejnikiem wstępnym i silnikową klapą strefową. Umożliwia to optymalne schładzanie powietrza w pomieszczeniu w przypadku wysokiej temperatury zewnętrznej i komfortowe podgrzewanie w przypadku niskiej temperatury zewnętrznej. Ponadto klapa strefowa umożliwia podział pomieszczeń wentylowanych nawiewowo na dwie strefy.
• Zastosowanie silnikowej klapy strefowej i dostosowanej do potrzeb regulacji stref umożliwiają podział pomieszczeń nawiewu powietrza na 2 strefy. Podział natężeń przepływu na 2 strefy może być zapisany w programie czasowym lub realizowany przez odpowiednie czujniki jakości powietrza w strefach.

Krótki opis

• Inteligentne urządzenie wentylacyjne z odzyskiem ciepła i wilgoci do kontrolowanego nawiewu i wyciągu powietrza o wydajności tłoczenia od 40 do 160 m³/h.
• Dwa króćce powietrza nawiewanego (z lewej i z prawej strony) i jeden króciec powietrza wywiewanego (środek) umożliwiają ułożenie przewodów powietrza nawiewanego bez ich krzyżowania.
• Całkowite oddzielenie doprowadzenia powietrza wywiewanego i nawiewanego w całym urządzeniu. Dzięki temu zapobiega się niepożądanej recyrkulacji powietrza. Wirusy (np. koronawirus) i bakterie nie będą dzięki temu przenoszone. Certyfikat higieniczny zgodny z VDI 6022, arkusz 1.
• Kompaktowe i wysokowydajne – klasa efektywności energetycznej A. Wentylatory o zoptymalizowanych właściwościach akustycznych i energetycznych w technologii EC.
• Możliwość otrzymania wsparcia z KfW i NRW.
• Nadaje się szczególnie do nowoczesnego nowego budownictwa lub renowacji.
• Opcje montażu: podwieszany pod sufitem, ścienny lub w dachu spadzistym.
• Brak wrażliwości na wahania ciśnienia: zintegrowana/automatyczna regulacja niezmienności natężenia przepływu gwarantuje ciągłe utrzymanie nastawionego natężenia przepływu w każdych warunkach eksploatacyjnych (np. zabrudzenie filtra, ustawienia zaworu powietrza). Dzięki temu uzyskuje się również łatwiejsze uruchomienie / pomiar ilości powietrza na zaworach. Nie jest konieczna regulacja natężenia przepływu.
• Bardzo ciche urządzenie o niezwykle małej wysokości zabudowy (23 cm): dzięki temu szczególnie dobrze nadaje się do montażu w sufitach podwieszanych. Ponadto nadaje się również do instalacji w dachu spadzistym.
• Różne tryby pracy: WYŁ, ręczny, Auto Czujnik, powietrze wywiewane ECO, powietrze nawiewane ECO.
• Układ sterowania wentylacją pomieszczeń RLS 1 WR w zakresie dostawy.
• Filtr ISO Coarse 80% (G4) obsługuje powietrze wywiewane, a filtr przeciwpyłkowy ISO ePM1 55% (F7) – powietrze zewnętrzne. W celu wydłużenia żywotności filtrów możliwe jest zastosowanie kaskady filtrów (ISO Coarse 80% / ISO ePM1 55%) obsługującej powietrze zewnętrzne.
• Urządzenie wentylacyjne wyposażone jest w ultranowoczesny entalpiczny wymiennik ciepła z certyfikatem higienicznym wg VDI 6022, arkusz 1.
• Urządzeniem WS 160 Flat można sterować poprzez zintegrowany interfejs LAN za pomocą aplikacji (Maico@home).
• Plug & Play: łatwe uruchomienie dzięki bezpłatnemu oprogramowaniu uruchamiającemu oraz złączu USB w standardowym wyposażeniu, do uruchamiania, aktualizacji sterownika oraz serwisu.
• Wbudowany seryjnie czujnik uniwersalny (wilgotność/temperatura) w powietrzu wywiewanym umożliwia wentylację dostosowaną do potrzeb oraz inteligentną strategię osuszania (ochrona przed nadmierną wilgotnością). Ponadto urządzenie wyróżnia się dopasowaną do rzeczywistych potrzeb strategią zabezpieczenia przed zamarzaniem.
• Urządzenie z odzyskiem ciepła wyposażone jest w styk wielofunkcyjny do sterowania np. wymiennikiem ciepła solanka-gleba (nieregulowana pompa), wskaźniki trybu pracy i zakłóceń, grzejnik systemu ogrzewania wstępnego lub dogrzewania, żaluzje zewnętrzne lub chłodzenie.
• Występują 2 styki wejściowe (12 V i 230 V), np. do odłączeń związanych z bezpieczeństwem.
• Różne wejścia/wyjścia umożliwiają połączenie w celu sterowania z innymi urządzeniami technicznymi budynku, np. z pompą ciepła.
• Wbudowany interfejs MODBUS (TCP/IP i RTU) umożliwia integrację z instalacją techniczną budynku.
• Opcjonalny moduł wtykowy K-SM umożliwia integrację z systemami budynków opartymi na standardzie KNX.
• Opcjonalny moduł wtykowy E-SM umożliwia integrację z systemami EnOcean.
• Opcjonalne dodatkowe płytki drukowane ZP 1 i ZP 2 do funkcji rozszerzeń, takich jak np. „Regulacja ze stałym ciśnieniem” wentylatorów EC, klapa strefowa, wymiennik ciepła solanka-gleba (pompa regulowana), pomiar różnicy ciśnień na filtrze.
• Maksymalna elastyczność urządzeń dzięki najprzeróżniejszym możliwościom wyposażenia/podłączenia.
• Nowoczesna technika modułowa urządzeń umożliwia dużą łatwość użytkowania w zakresie serwisu i konserwacji.

Obudowa

• Powlekana proszkowo obudowa z blachy stalowej.
• Łatwa wymiana filtra bez użycia narzędzi.
• Szczelna izolowana akustycznie obudowa wewnętrzna bez mostków ciepła z materiału EPP odpornego na wysokie temperatury izolującego akustycznie i cieplnie.
• Obudowa EPP o bardzo dobrych właściwościach higienicznych i niehigroskopijnych.
• Powierzchnia urządzenia oraz obudowa wewnętrzna urządzenia łatwa do czyszczenia.

Filtry

• Filtr ISO Coarse 80% (G4) obsługuje powietrze wywiewane, a filtr przeciwpyłkowy ISO ePM1 55% (F7) – powietrze zewnętrzne.
• Wymiana filtra bez użycia narzędzi.

Obsługa

• Gotowy do pracy z przełącznikiem włącz/wyłącz.
• Panel obsługi RLS 1 WR w zakresie dostawy, 4 stopnie wentylacji, wskaźnik wymiany filtra, wskaźnik zakłóceń.
• Kolejne panele obsługi mogą być podłączone równolegle.
• Mobilna obsługa za pomocą aplikacji (Maico@home).
  • Sporządzanie raportów na żywo, zarządzanie użytkownikami.
  • Dostosowany do potrzeb/sterowany czasem automatyczny tryb pracy
  • Ręczny tryb pracy / WYŁ
  • Tryb ECO powietrza nawiewanego lub tryb ECO powietrza wywiewanego
  • Kontrole filtra, komunikaty błędu
• Opcjonalny panel obsługi z ekranem dotykowym RLS T2 WS pozwala ustawić:
  • 2 automatyczne tryby pracy (Auto Czujnik / Auto Czas)
  • 4 ręczne tryby pracy (powietrze wywiewane ECO / powietrze nawiewane ECO / RĘCZNY / WYŁ)
  • możliwe jest kompletne uruchamianie Tri LZ
• Opcjonalny ozdobny panel obsługi RLS G1 WS:
  • ZAŁ./WYŁ.
  • 5 stopni
  • Automatyczny tryb pracy
  • Powietrze nawiewane ECO, powietrze wywiewane ECO
  • Wskaźnik wymiany filtra i wskaźnik zakłóceń
• Złącze USB do serwisowania/uruchamiania – bezpłatne oprogramowanie uruchamiające MAICO.
• Połączenie z siecią poprzez wbudowany interfejs LAN.
• Smart-Home ready (np. Loxone przez Modbus TCP/IP).
• Interfejs Modbus TCP/IP i RTU standardowo zintegrowany.
• Opcjonalny moduł wtykowy KNX K-SM do integracji z instalacją techniczną budynku, www.knx.org.
• Opcjonalny moduł wtykowy EnOcean E-SM do podłączania urządzeń do „świata EnOcean” „www.enocean-alliance.org”.

Układ sterowania

• Dostosowana do potrzeb regulacja natężenia przepływu („decydująca wartość wilgotności”) jako wyposażenie seryjne.
• Bezstopniowe, dostosowane do potrzeb dopasowanie wydajności powietrza.
• Zintegrowana funkcja ochrony przed nadmierną wilgotnością.
• 3 czujniki temperatury, w powietrzu zewnętrznym, wydalanym i nawiewanym.
• 1 czujnik uniwersalny (temperatura i wilgotność) w króćcu powietrza wywiewanego.
• Możliwość podłączenia aż do 4 zewnętrznych czujników różnego typu (CO2, VOC, wilgotność).
• Styk wielofunkcyjny do sterowania np. wymiennikiem ciepła solanka-gleba (nieregulowana pompa), wskaźniki trybu pracy i zakłóceń, grzejnik systemu ogrzewania wstępnego lub dogrzewania, żaluzje zewnętrzne lub chłodzenie.
• Wejścia do odłączeń związanych z bezpieczeństwem poprzez styk 12 V lub 230 V (np. czujnik dymu, alarm pożarowy, palenisko bez różnicy ciśnień).
• Dodatkowe wejście na przycisk do włączania ograniczonej czasowo wentylacji intensywnej (wentylacja uderzeniowa).
• Możliwość rozbudowy za pomocą opcjonalnej dodatkowej płytki drukowanej ZP 1 do sterowania:
  • 3-drożnym zaworem klapowym (np. wymiennika ciepła powietrze-gleba)
  • pompą regulowaną (np. wymiennika ciepła solanka-gleba)
  • zestykiem przełączającym do zewnętrznego grzejnika dogrzewania
• Możliwość rozbudowy za pomocą opcjonalnej dodatkowej płytki drukowanej ZP 2 do funkcji:
  • stałego ciśnienia wentylatorów EC
  • monitoringu filtra sterowanego różnicą ciśnień
• Różne wejścia i wyjścia umożliwiają połączenie w celu sterowania urządzenia wentylacyjnego z innym urządzeniem technicznym budynku, np. z pompą ciepła.

Dopuszczenia i certyfikaty

• Atest DIBT (Niemieckiego Instytutu Techniki Budowlanej).
• Certyfikat PHI.
• Sprawozdanie z badania zgodnie z normą DIN EN 13141-7.
• Certyfikat według szwajcarskiego „energie-cluster.ch”.
• Certyfikaty higieniczne dla materiału obudowy (EPP) i wymiennika ciepła.

Wymiennik ciepła/odzysk ciepła

• Wysokowydajny entalpiczny, przeciwprądowy, krzyżowy wymiennik ciepła.
• Odzysk ciepła do 84 % i odzysk wilgoci do 53 %.
• Certyfikat higieniczny (brak bakterii, wzrostu wirusów/przenoszenia wirusów) zgodny z VDI 6022, arkusz 1.
• Wymiennik ciepła można czyścić wodą, jest antybakteryjny.
• Nie jest konieczne podłączenie spustu skroplin.

Obejście

• Wbudowana klapa obejściowa (obejście 100%) ze sterowaniem obejścia zgodnie z zapotrzebowaniem umożliwia bezstopniową regulację obejścia.
• Powietrze w pomieszczeniu schładzane jest optymalnie w zależności od różnic temperatury i nastaw użytkownika, bez występowania przeciągów.

Zabezpieczenie przeciwmrozowe

• Regulacja sterowanego wydajnością elektrycznego grzejnika wstępnego realizowana jest w zależności od różnych wielkości zapisanych w urządzeniu.
• Rezultatem jest efektywna i energooszczędna strategia regulacji. Dzięki temu wentylacja z użyciem grzejnika nie powoduje obniżenia komfortu nawet w przypadku niższych temperatur powietrza zewnętrznego.

Wentylatory

• Zakrzywione do przodu wentylatory odśrodkowe w powietrzu wydalanym lub powietrzu zewnętrznym.
• Efektywne energetycznie silniki EC prądu stałego z wbudowaną regulacją niezmienności natężenia przepływu.
• Możliwość regulacji ze stałym ciśnieniem za pomocą opcjonalnej dodatkowej płytki drukowanej ZP 2.
• 4 stopnie wentylacji od 40 m³/h do 160 m³/h z możliwością bezstopniowej regulacji.

Wskazówki montażowe

• Łatwy, bardzo mało czasochłonny montaż dzięki bezpośredniemu przykręcaniu urządzenia śrubami do sufitu / ściany.
• Łatwy demontaż pokrywy obudowy śrubami.
